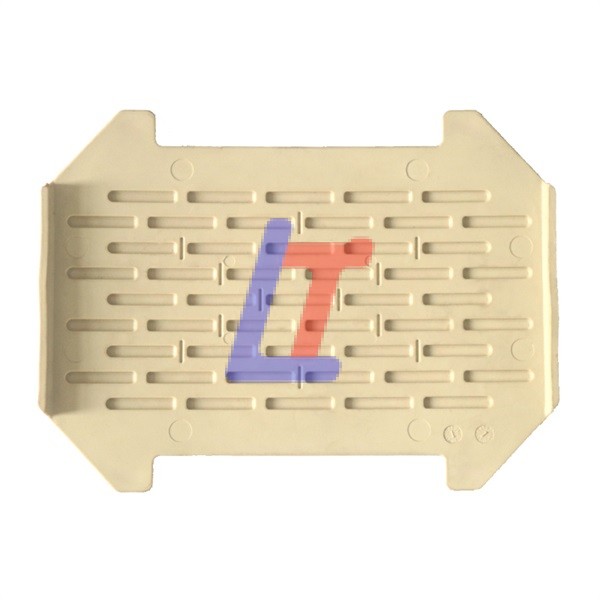

軌下彈性墊板 軌下墊板
軌下彈性墊板是鐵路軌道結構中鋪設于鋼軌與軌枕（或道床）之間的功能性部件，
主要用于緩沖列車載荷、調整軌道高度、隔離電氣通路及優化軌道彈性。
以下從功能、分類、材料、技術要求及應用場景等方面詳細解析：
一、核心功能與工作原理
1. 主要功能
載荷緩沖：分散列車輪對作用于鋼軌的垂向力（可達 50-100kN），避免軌枕直接承受沖擊導致開裂。
高度調整：通過不同厚度的墊板組合（如 1mm-50mm），修正軌道高低不平順（如施工誤差、道床沉降）。
電氣絕緣：隔離鋼軌與軌枕（或金屬部件），防止雜散電流腐蝕（如地鐵回流系統中的絕緣墊板）。
彈性調節：通過墊板的彈性模量（如剛度 10-50kN/mm）改善軌道動力學性能，降低輪軌噪音。
2. 工作原理
利用材料的彈性變形吸收振動能量，通過幾何結構（如凹槽、凸臺）與鋼軌、軌枕卡槽配合，
確保位置固定，同時通過分層疊加實現精確高度調整。
二、分類與結構特點

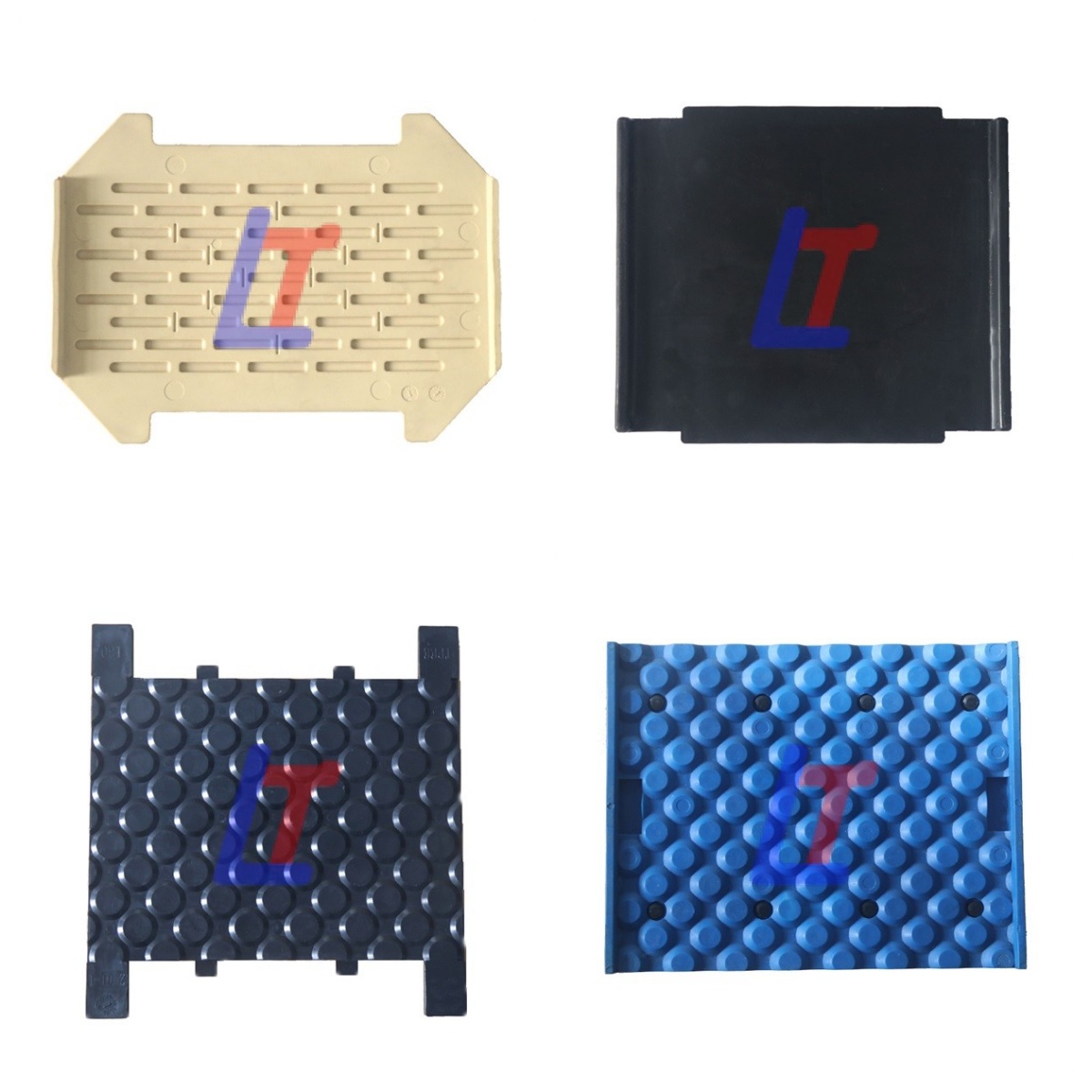

1. 按材料類型分類
| 類型 | 材料特性 | 典型應用場景 |
| 橡膠墊板 | 天然橡膠或合成橡膠（如三元乙丙橡膠 EPDM），彈性好（剛度 10-30kN/mm），耐候性強。 | 普速鐵路、城市軌道交通減振地段 |
| 塑料墊板 | 工程塑料（如尼龍、聚乙烯 PE），絕緣性優異（電阻≥10^8Ω），抗壓強度 80-120MPa。 | 地鐵回流區段、需要電氣絕緣的線路 |
| 金屬墊板 | Q235 鋼板或不銹鋼，剛度高（50-100kN/mm），用于重載鐵路或高度調整量較大的場景。 | 大秦鐵路等重載線路、道岔區墊板 |
| 復合墊板 | 橡膠 + 金屬骨架（如鋼邊橡膠墊板）或塑料 + 纖維增強（如玻璃纖維尼龍），兼顧彈性與強度。 | 高速鐵路無砟軌道、橋梁地段 |
2. 按功能特性分類
絕緣墊板：表面覆絕緣層（如橡膠或塑料），用于地鐵、電氣化鐵路防止雜散電流，常見于扣件系統（如 WJ-7 型扣件的絕緣緩沖墊板）。
減振墊板：采用高彈性橡膠或多孔聚氨酯，剛度≤20kN/mm，降低輪軌噪音（如浮置板軌道中的減振墊板，降噪量達 15-20dB）。
調整墊板：金屬或塑料制成的薄墊片（厚度 1-10mm），用于精細調整軌道高低（如高速鐵路精調時使用 1mm、2mm 不銹鋼調整片）。
三、材料技術要求與性能指標
1. 關鍵性能參數
壓縮永久變形：在 70℃×24h 條件下，橡膠墊板變形量≤25%，確保長期使用后彈性不衰減。
耐候性：-40℃~+70℃溫度范圍內，材料無脆裂或軟化，經 500 小時紫外線照射后強度下降≤15%。
絕緣電阻：絕緣墊板在干燥環境下≥10^8Ω，潮濕環境下≥10^6Ω（符合 TB/T 2626-2010 標準）。
抗疲勞性能：承受 10^7 次循環載荷（載荷范圍 5-25kN）后，墊板無裂紋、分層，剛度衰減≤10%。
2. 國內外標準對比
中國：TB/T 3397-2015《鐵路混凝土軌枕用絕緣軌距塊及墊板》規定墊板抗壓強度≥100MPa，橡膠墊板硬度（邵氏 A）60±5 度。
歐洲：EN 13146-5:2004《鐵路扣件系統 — 墊板要求》要求墊板在 - 25℃時沖擊強度≥20kJ/m2，適用于嚴寒地區。
美國：AREMA 標準要求重載鐵路墊板抗壓強度≥150MPa，且需通過 10^6 次疲勞測試無破損。
二、產品質量檢測
本公司檢測設備齊全，技術力量雄厚，產品檢驗設備和產品定期由鐵道部質檢中心抽檢，產品的質量和服務得到業內的關注和贊譽。公司始終堅持“質量第一，用戶至上”的宗旨；歡迎各界朋友合作，攜手更好的明天。
三、鐵路認證證書、質量體系認證證書
林州市工務鐵路器材制造有限公司擁有的CRCC,ISO9001環境證書，支持第三方檢驗，例如SGS.
四、公司介紹
林州市工務鐵路器材制造有限公司，地處風景秀麗的太行山下，位于聞名遐邇的世界第八大奇跡—人工天河紅旗渠畔。始建于1976年，已有30多年的生產歷史，占地面積一萬五千平方米，職工360名，高工12名，工程技術人員38人，固定資產1280萬元，年生產能力8000噸，是生產鐵路配件的廠家。
我公司主產品有螺紋道釘、魚尾螺栓、方道釘、方頭螺栓道釘、護軌螺栓、魚尾板、雙彈、彈條、軌距擋板、防爬器、鐵墊板、平墊、普通和絕緣軌距拉桿、橋梁護輪軌扣件、梭頭調高扣件、70型扣板式扣件及各種鑄造件，并生產廠礦吊車軌道堅固件，焦化軌道固定件。產品遠銷全國各鐵路局、二十幾個工程局、地方鐵路局、鋼鐵廠、礦務局及企事業單位專用線。
